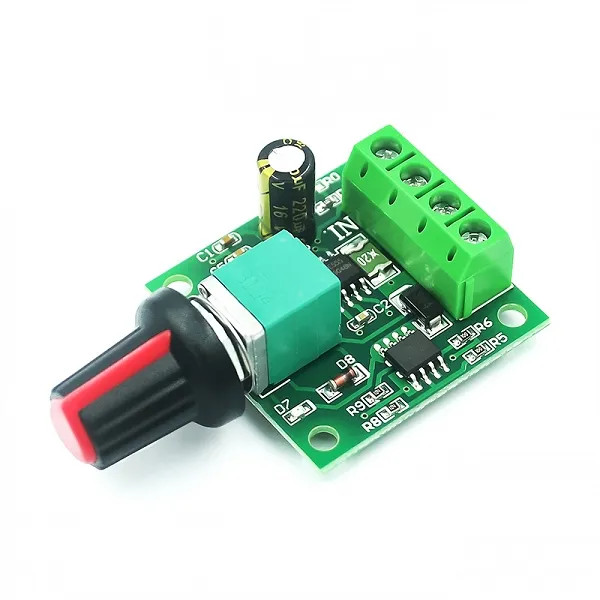

MẠCH ĐIỀU TỐC ĐỘNG CƠ 1.8V-15V 2A
30.000₫
Ứng dụng
-
Điều tốc quạt DC, bơm nước mini, motor 3–12V cho mô hình/robot.
-
Giảm/điều chỉnh độ sáng LED công suất theo PWM.
-
Bàn thí nghiệm kiểm thử tải nhỏ.
Sơ đồ chân
-
POWER + / POWER −: nguồn DC 1.8–15V vào.
-
MOTOR + / MOTOR −: ra động cơ DC 2 dây.
(Muốn đảo chiều quay → đảo cực MOTOR +/−.)
Thông số kĩ thuật
-
Điện áp làm việc: 1.8–15 VDC
-
Dòng tối đa: 2 A (đỉnh); khuyến nghị ≤1–1.5 A liên tục tùy tản nhiệt & dây dẫn
-
Điều chỉnh tốc độ: 0–100% bằng núm (thường xoay phải = tăng)
-
Tần số PWM: ~13–25 kHz (cao, ít ồn)
-
Bảo vệ/ổn định: tụ lọc đầu vào; có diode bảo vệ tải cảm (tùy lô)
-
Kích thước PCB: 32x32x15 (tham khảo)
Hướng dẫn sử dụng
-
Tắt nguồn, đấu POWER ± vào bộ nguồn đúng điện áp motor.
-
Đấu MOTOR ± tới động cơ DC 2 dây.
-
Bật nguồn → xoay núm để tăng/giảm tốc.
Sản phẩm được miễn phí giao hàng
Chính sách bán hàng
Cam kết chính hãng 100%
Miễn phí giao hàng từ 800K
Đổi trả miễn phí trong 10 ngày
Dịch vụ khác
Sửa chữa đồng giá 150.000đ
Bảo hành tại nhà.
Description
Giảm/điều chỉnh độ sáng LED công suất theo PWM.
Bàn thí nghiệm kiểm thử tải nhỏ.Bộ điều tốc dùng PWM để thay đổi tốc độ động cơ DC 2 dây. Vặn núm chiết áp để chỉnh duty 0–100%; tần số PWM cao nên chạy êm, ít tiếng rít. Bo nhỏ gọn, cọc vít tách biệt POWER và MOTOR, lắp đặt nhanh cho các thiết bị 3–12V như quạt/bơm/motor hộp số.
Không dùng cho: BLDC 3 pha (U/V/W), động cơ bước, AC motor.
Thông số kỹ thuật
-
Điện áp làm việc: 1.8–15 VDC
-
Dòng tối đa: 2 A (đỉnh); khuyến nghị ≤1–1.5 A liên tục tùy tản nhiệt & dây dẫn
-
Điều chỉnh tốc độ: 0–100% bằng núm (thường xoay phải = tăng)
-
Tần số PWM: ~13–25 kHz (cao, ít ồn)
-
Bảo vệ/ổn định: tụ lọc đầu vào; có diode bảo vệ tải cảm (tùy lô)
-
Kích thước PCB: 32x32x15 (tham khảo)
